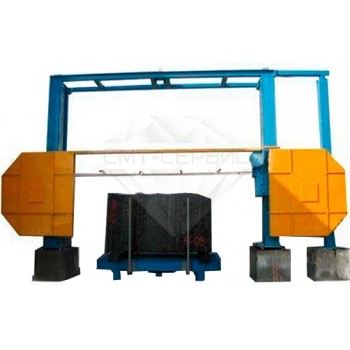

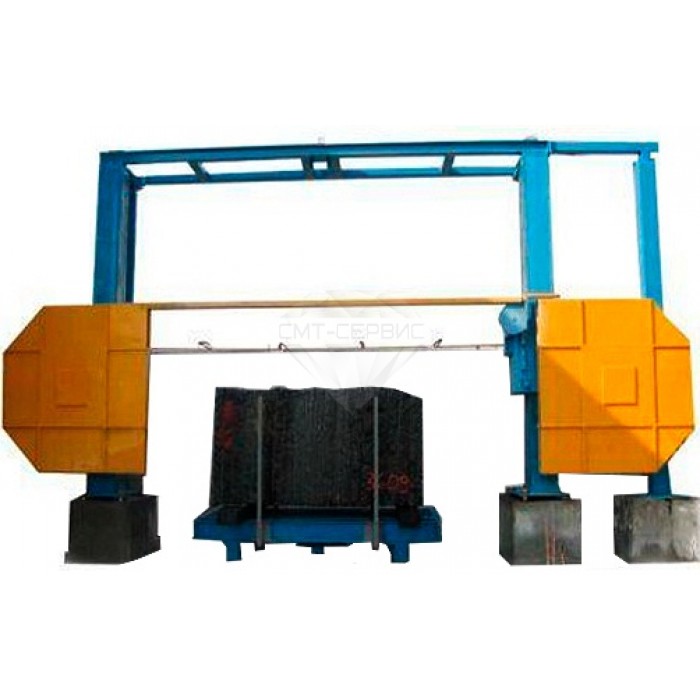

Станок PLBK 2 используется для резки блоков с максимальными размерами:
- по длине: 3500 мм
- по ширине: 2000 мм
- по высоте: 2000 мм
Для резки применяется алмазный канат.
Такой метод распиливания блоков имеет следующие преимущества:
- низкий уровень шума во время работы
- экономия электроэнергии
- компактность
- меньший расход материала (меньшая ширина распила).
Конструкция:
Станок состоит из двух жестких опор, жестко соединённых между собой горизонтальной балкой. Канат в движение приводят два маховых колеса, для натяжения каната используется пневматический механизм натяжения.
Канат и ведущие колёса закрыты защитным металлическим кожухом. Подача камня в рабочую зону производится с помощью телеги, которая передвигается по рельсам. Скорость передвижения телеги и скорость опускания каната регулируется с помощью инвертора, который обеспечивает плавный пуск, торможение и защиту двигателей от скачков напряжения, перегрузки, короткого замыкания.
Управление построено на ПЛК и работает в соответствии с заданной программой.
Скорость вращения каната регулируется с помощью инвертора.
В автоматическом цикле резка материала производится:
- опускание вниз с заданной скоростью
- опускание вниз с заданной скоростью и регулировкой времени
Система контроля натяжения каната замедляет скорость движения вниз или выключает его в зависимости от величины натяжения. При опускании каната на заданную величину, ограниченную концевиками, происходит уменьшение скорости опускания каната и его спрямление, после чего канат возвращается в верхнее положение с максимально заданной скоростью. После подъёма каната включается передвижение телеги на заданную ширину распила. Точность передвижения телеги на заданную ширину составляет (± 1мм на 0,7 толщины блока). Толщина каната и др. параметры программируются на панели управления, которая работает по программные ПЛК.
Станок возможно запрограммировать на пять разных толщин распила, которые повторяются до 99 раз.
Возможные дополнительные опции станка:
- + Покрытие эпоксидным лаком
- + Датчик давления воды
- + Электромагнитный клапан (для чистой воды)
- + Внешнее расположение блока управления
- + Система микроклимата в шкафу управления
- + Отображение текущего значения скорости опускания (мм/мин), возможность менять параметры во время работы
- + Стойки безопасности к тележке
- + Нестандартная тележка
