Машина предназначена для резки блоков.
Максимальный размер: длина: 4000 мм X ширина 1800 мм X высота: 1700 мм
В станке, в качестве режущего инструмента используется канат с алмазными сегментами.
Этот метод распиливания блоков имеет следующие преимущества:
-низкий уровень шума во время распила,
-экономия электроэнергии,
-компактность,
-меньший расход материала (меньшая ширина распила).
Конструкция:

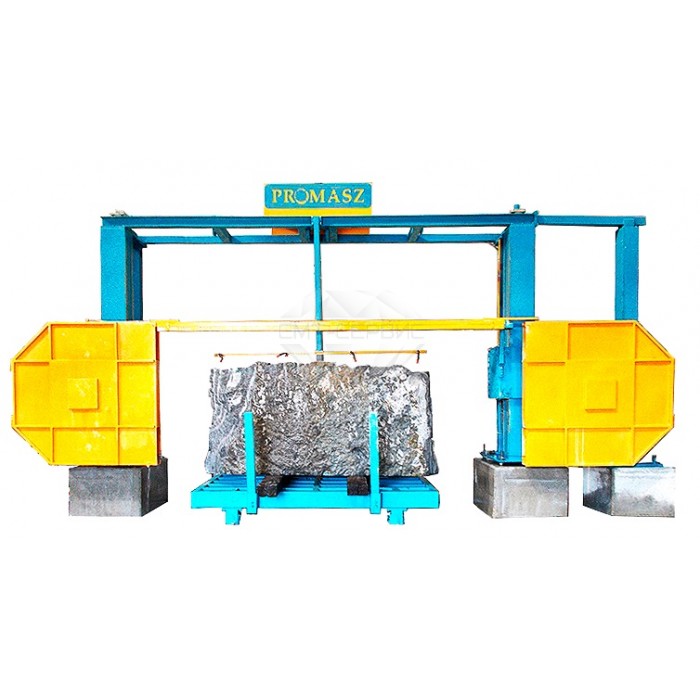

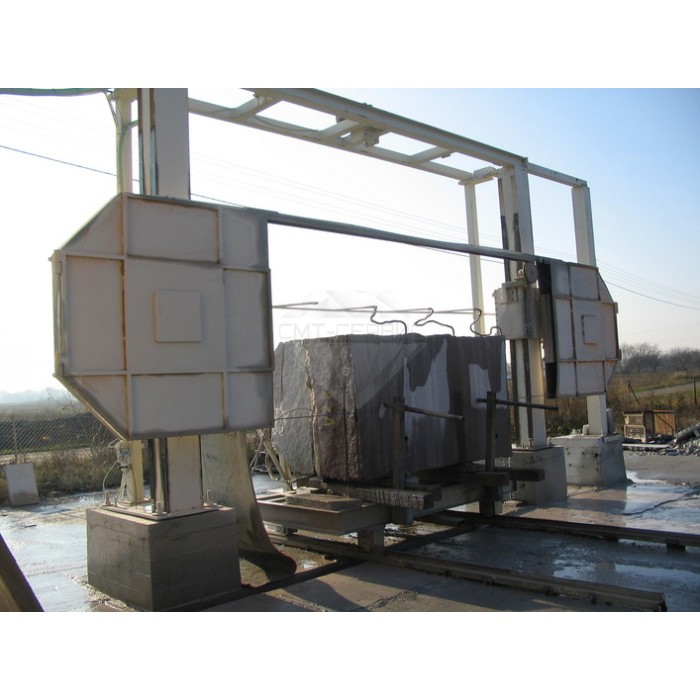

Машина состоит из двух жестких опор, соединённых горизонтальной перемычкой. Вращение каната производится с помощью двух колёс, а так же пневматическим механизмом натяжения канатов.
Канат и ведущие колёса находятся в металлическом кожухе. Подача камня в зону распила производится с помощью телеги, которая передвигается по рельсам. Скорость передвижения телеги и скорость опускания каната регулируется с помощью инвертора, который обеспечивает плавный пуск, торможение, скорость вращения и защиту двигателей от скачков напряжения, перегрузки, короткого замыкания.
Управление устройством основана на программе PLC Allen Bradley.
Устройство работает в соответствии с заданной программой.
Скорость вращения каната регулируется с помощью инвертора.
В автоматическом цикле распил материала производится:
- опускание вниз с заданной скоростью
- опускание вниз с заданной скоростью и регулировкой времени

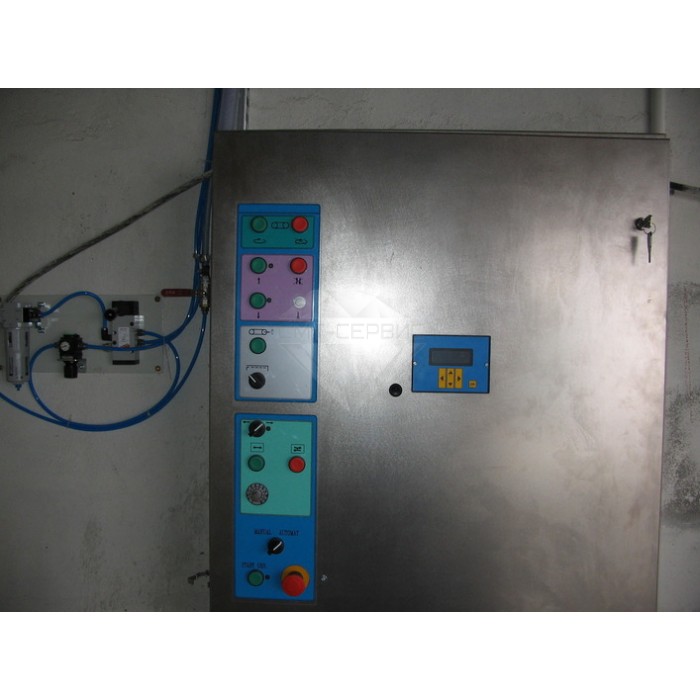

Система контроля натяжения каната замедляет скорость движения вниз или выключает его в зависимости от величины натяжения. При опускании каната на заданную величину ограниченную концовками, происходит уменьшение скорости опускания каната и его выпрямления, после чего канат возвращается в верхнее положение с максимально заданной скоростью. После подъёма каната включается передвижение телеги на заданную ширину распила. Точность передвижения телеги на заданную ширину составляет (+\-1мм на 0.7 толщины блока). Толщина каната и др. параметры программируются на панели управления, которая работает на основе программы PLC Allen Bradley.
Существует возможность программирования пяти разных толщин распила, которые можно повторить до 99 раз.
Если машина работает на открытом воздухе, должен быть установлен блок управления.
Возможны дополнительные опции:
+ Покрытие эпоксидным лаком
+ Датчик давления воды
+ Электромагнитный клапан (для чистой воды)
+ Внешнее расположение блока управления
+ Система микроклимата в шкафу управления
+ Отображение текущего значения скорости опускания (мм/мин), возможность менять параметры во время работы
+ Стойки безопасности к тележке
+ Нестандартная тележка
